1、天龍洗掃概述

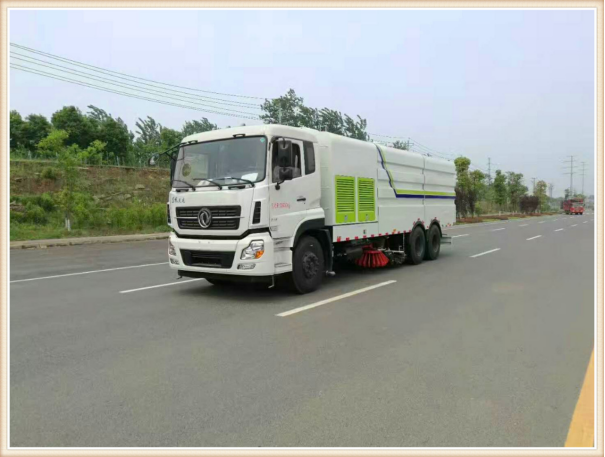

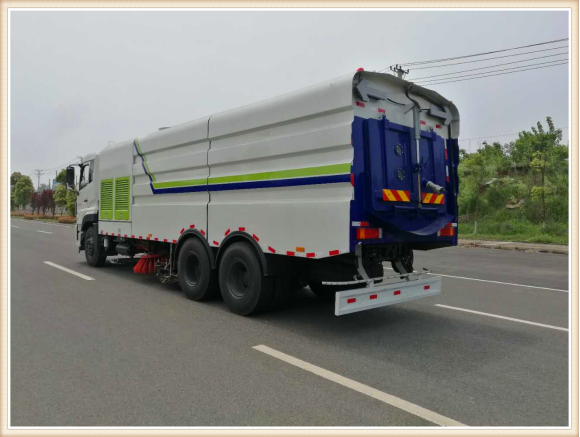

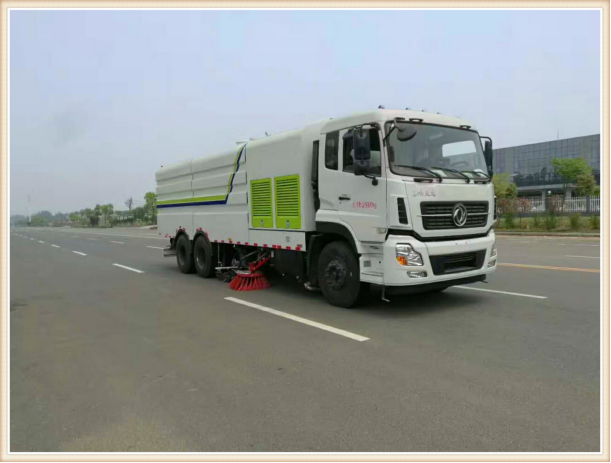

洗掃車采用東風天龍DFL1250A13型國Ⅳ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，最高風量達23500m³/h。高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m³。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。

CLW5250TXSD5型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。可以像灑水車一樣對路面進行低壓沖洗作業。

CLW5250TXSD5型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

整車性能與結構參數表

項目						單位	CLW5250TXSD5
作業性能	洗掃作業			最大洗掃寬度（含路緣清洗寬度）		m	4．1
				路面洗掃寬度（不含路緣清洗寬度）		m	3．5
				洗掃速度		Km/h	3∽10
				清洗水額定壓力		MPa	10
				清洗水額定流量		L/min	122
	清掃作業			清掃寬度		m	3．5
				清掃速度		Km/h	3∽15
				保潔速度		Km/h	3∽20
				最大清掃能力		M²/h	70000
				卸料角		°	≥48
	低壓沖洗寬度					m	24
清水箱總容積						L	12000
垃圾箱總容積						L	10000
行駛性能		最高車速（滿載）				km/h	90
		最大爬坡角				°	30
		制動距離（滿載30Km/h）				m	≤10
		最小轉彎直徑				m	19
燃油消耗量		限定工況百公里燃油消耗量				L/100km	18
		全洗掃作業作業速度 7km/h （2檔怠速）			副發動機轉速2000r/min	L/h	13．7
						L/10000m²	5．64
					副發動機轉速1700r/min	L/h	8．9
						L/10000m²	3．76
		全掃作業作業速度 7km/h （2檔怠速）			副發轉速2000r/min	L/h	11．1
						L/10000m²	4．59
					副發轉速1700r/min	L/h	7．2
						L/10000m²	3．12
質量參數		整車整備質量				Kg	17500
		最大總質量				kg	25000
結構尺寸		外形尺寸（長X寬X高）				mm	10700×2500×3390
		軸距				mm	5350+1300
		輪距	前輪			mm
			后輪			mm
		接近角				°
		離去角				°	17．5
		最小離地間隙				mm	275

主要部件型式與參數

項目			CLW5250TXSD5
汽車底盤	底盤型號、類別、生產企業		DFL1250A13
	發動機型號、生產企業		東風康明斯ISDe270 50（國Ⅴ）
	發動機額定功率		198kw/2500r/min
	變速箱型號		DF6S900
	變速箱速比		1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188
	驅動軸		單級雙曲線齒輪主主減速器速比i=5.143
	輪胎	前輪	10.00-20(9.00R20)
		后輪	10.00-20(9.00R20)
	燃油種類		滿足第五階段排放要求的柴油，根據氣溫選用合適的柴油牌號
副發動機	標準配置	型號、生產企業	EQB170 東風康明斯發動機有限公司
		功率	125kw/2500r/min
	選裝配置	型號、生產企業	EQB140-20 東風康明斯發動機有限公司
		功率	118Kw/2500r/min
	離合器		汽車離合器，氣動驅動，電氣自動控制
	散熱器		有效尺寸78371470
風機	型式		專用高壓離心風機型號No7.1#C，最大風量23500M³/h
	額定轉速		2400r/min
	傳動型式		窄V帶傳動（型號15N-2690，5根）
液壓系統	型式		開式，電液控制集中操縱
	主要元件		齒輪泵/1件、手壓泵/1件、擺線馬達/2件、液壓缸集成塊等
	溢流壓力		15MPa
	液壓油容量		60L
電氣系統	控制方式		PLC控制+手動控制、機電液互鎖等
	底盤車系統電壓		24V
	工作裝置系統電壓		24V
	蓄電池型號		12V-140A.H(2只串聯)
高壓清洗系統	高壓水泵	型式	柱塞泵
		型號	T7012IR
		額定壓力	10MPa
		系統使用壓力	10MPa
		額定流量	122L/min
		額定轉速	1000r/min
		傳動型式	窄V帶傳動（型號15N-1900，3根）
	水閥及控制	水閥型式	高壓不銹鋼球閥，10MPa
		控制方式	氣缸驅動，電氣控制
	噴水桿噴嘴型式		高壓洗滌型

主要部件型式與參數

項目			CLW5250TXSD5
低壓沖洗系統	低壓水泵	型號	DH140
		流量	60m³/h
		揚程	90m
	沖洗寬度		24m
掃盤降塵系統			電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等

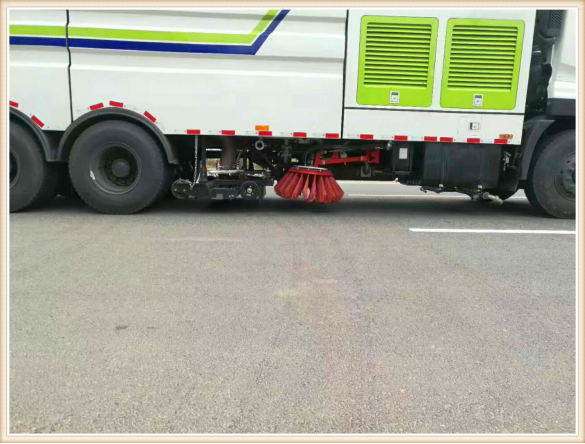

清掃系統	型式		在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。
	掃刷直徑		φ900mm
	掃盤速度		每分鐘600轉
	掃盤傾角調整		前傾：4°-6°；外傾2°-4°
吸嘴	型式		雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。
	吸管直徑		2Xφ180mm兩根。
	工作時剛性部分離地間隙		5-10mm
左右噴桿	噴桿擺動		氣缸驅動，電氣自動控制，擺動角78°
	噴桿離地高度		隨吸嘴借吸嘴輪與路面隨動，離地高度280mm
	噴嘴總數量		8只，每側4只

公告參數

【整車技術參數】
產品商標	程力威牌	公告批次	297
產品名稱	洗掃車	產品型號	CLW5250TXSD5
總質量(Kg)	25000	罐體容積(m3)
額定載質量(Kg)	7370,7305	外形尺寸(mm)	10700,10500,10050,9620×2500×3390
整備質量(Kg)	17500	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2,3	鞍座最大載質量(Kg)
接近角/離去角(°)		前懸/后懸(mm)
軸荷(Kg)	7000/18000(二軸組)	最高車速(Km/h)	90
備注	隨底盤選裝駕駛室.防護材料:Q235A碳鋼,連接方式:左右側面防護與專用裝置(掃刷)相干涉故豁免,后下部防護與副梁車架采用螺栓連接,后部防護斷面尺寸(mm):170×50,后部防護離地高度(mm):450.ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司;型號:3631010-C2000.整車長/前懸/軸距/后懸對應關系為(mm):10700=1480+5700+1350+2170;10500+=1480+5350+1350+2320;10050=1480+4350+1350+2870;9620=
【底盤技術參數】
底盤型號	DFL1250A13	底盤名稱	載貨汽車底盤
商標名稱	東風牌	生產企業	東風商用車有限公司
軸數	3	輪胎數	10
軸距 (mm)	4350+1350,5350+1350,5700+1350,3800+1350
輪胎規格	11.00-20 18PR,11.00R20 18PR,295/80R22.5 18PR
鋼板彈簧片數	8/9,8/10,9/108/9,8/10,9/10	前輪距(mm)	2040
燃料種類	柴油	后輪距(mm)	1860/1860
排放依據標準	GB3847-2005,GB17691-2005國Ⅴ
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
ISD245 50 ISD270 50	東風康明斯發動機有限公司東風康明斯發動機有限公司	6700 6700	180 198
